Полевая поверка нивелира – один из главных факторов, гарантирующих точность проводимых работ и корректность полученных результатов измерений. Она проводится каждый раз перед выполнением работ.

Нивелир требует прецизионной точности изготовления всех конструкционных элементов и столь же высокого качества сборки. В действительности не всегда удается соблюсти идеальную геометрическую схему, в результате чего появляются инструментальные погрешности измерения углов. Выявить и устранить их посредством регулировки или юстировки позволяет полевая поверка нивелира.

Предварительный этап

Перед каждым началом работы необходимо проводить общую проверку технического состояния прибора. Визуальный осмотр позволяет убедиться:

  • в исправности, целостности и чистоте оптических компонентов;
  • в соответствии качества изображения требуемым параметрам;
  • в отсутствии внешних повреждений и неисправностей, влияющих на результат работы.

Затем следует проконтролировать качество работы функциональных узлов конструкции:

  • отсутствие недопустимых люфтов в винтах;
  • плавность и равномерность вращения подъемных винтов;
  • надежность фиксации стопоров и подвижных элементов.

В нивелирах с автоматической системой установки линии визирования рекомендуется дополнительно убедиться в исправном состоянии компенсатора и демпфирующего устройства, а в цифровых нивелирах проверить функционал микропроцессора и дисплея.

Основные этапы полевой поверки нивелира

  1. Поверка круглого уровня: его ось и ось вращения прибора должны быть параллельны. Операция заключается в приведении пузырька круглого уровня в нуль-пункт манипуляциями с подъемными винтами и последующем повороте верхней части нивелира на 180˚ вокруг оси вращения прибора. При обнаружении отклонения пузырька от нуль-пункта его возвращают к центру, используя юстировочные винты. Допустимое отклонение – не более половины дуги. Выполняют контрольный повтор процедуры.
  2. Добиться перпендикулярного расположения горизонтальной нити сетки к оси вращения прибора. Для этого необходимо при помощи наводящего винта вращать зрительную трубу и следить за изменением отсчета во время перемещения изображения рейки от одного края поля зрения к другому. Если величина изменения превышает 1 мм, требуется ослабить крепежные винты и развернуть диафрагму с сеткой в правильное положение.

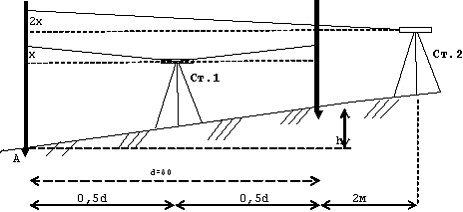

  3. Поверка цилиндрического уровня, ось которого должна лежать параллельно визирной оси зрительной трубы. Это главное условие, для проверки которого используют нивелирование пары точек методом «из середины» и «вперед».

Первоначально на расстоянии 60-90 м неподвижно устанавливают пару нивелирных реек, а нивелир размещают посередине между ними с погрешностью не более 1 м. Для измерения расстояния до реек используют нитяной дальномер. Далее при двух горизонтах нивелира следует определить превышение между рейками – им будет служить разность отсчетов на переднюю и заднюю рейки. Допустимым полагают отличие между вычисленными при каждом из горизонтов прибора превышениями в пределах до 3-х мм.

Затем необходимо выбрать вторую станцию, расстояние предела фокусирования которой от одной из реек составляет 2…3 м, и взять отсчет. Полагают, что непараллельность визирной оси и оси цилиндрического уровня не оказывает на него влияние. С использованием этого отсчета и вычисленного на первой станции превышения определяют отсчет по дальней рейке. Если отличие результата вычислений и наблюдаемых показателей превысит 3 мм, то вычисленный отсчет необходимо установить на рейке элевационным винтом. Затем, используя исправительные винты цилиндрического уровня, привести его пузырек в середину.

Если после всех вышеописанных действий, погрешности выходят за максимально допустимый предел, то необходимо провести поверку и ремонт прибора. Это можно сделать в нашей компании, которая сотрудничает с аккредитованными лабораториями. После ремонта прибора, выполняется его поверка и выдается сертификат. Чтобы сдать нивелир в ремонт или на поверку с выдачей свидетельства, отправьте заявку на наш e-mail lab@rusgeocom.ru или позвоните по телефону +7 (495) 604-00-00.
